Máquina de moldagem de rolos de purlin de alta velocidade

Descrição do produto

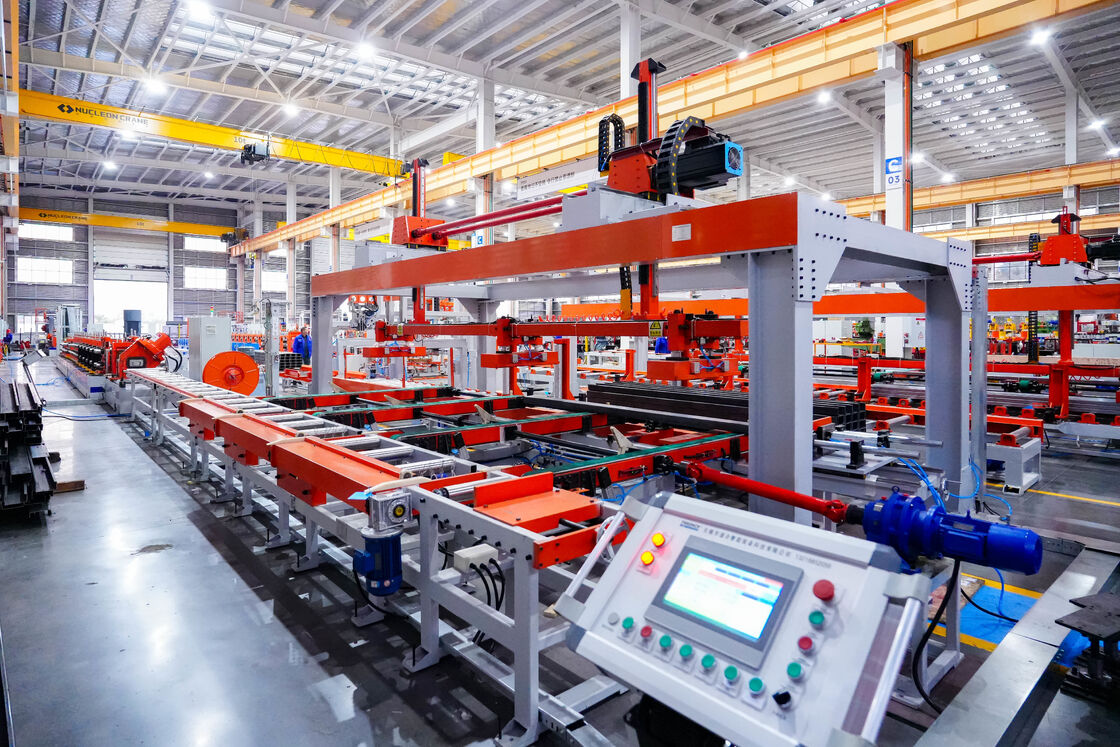

Máquina de Perfilagem de Terças em C de Alta Velocidade

  A Máquina de Perfilagem de Terças em C de Alta Velocidade é uma linha de produção automática integrada que combina desenrolamento, nivelamento, perfilagem, punçonamento/corte automático e descarga de produto acabado. É especialmente projetada para a produção de alta eficiência de terças de aço em forma de C em edifícios de estrutura de aço, suportes fotovoltaicos e outros campos, com três vantagens principais de alta velocidade, alta precisão e alta estabilidade, adequada para a conformação contínua de chapas metálicas com espessura de 0,8 mm a 4,0 mm.

• Desenrolamento e Controle de Tensão Desenrolador hidráulico/elétrico (capacidade de 5 a 15 toneladas) com desenrolamento automático. O sistema de controle de tensão evita o desvio da tira e garante uma alimentação estável.
• Nivelamento e Guiagem A unidade de nivelamento com múltiplos rolos elimina o empenamento da chapa; os dispositivos de guiagem lateral garantem um posicionamento preciso para uma conformação estável.
• Alimentação Servo e Pré-Punçonamento (Opcional) Sistema de alimentação acionado por servo com unidade de punçonamento hidráulico síncrono, capaz de processar furos de montagem, furos de fiação e furos personalizados.
• Perfilagem com Múltiplos Estágios 18 a 24 grupos de estágios de conformação de alta precisão. Os rolos são feitos de aço de rolamento GCr15 ou aço ferramenta D2, temperados para HRC 58 a 62, formando gradualmente a tira em seções em forma de C padrão com distribuição uniforme de tensões e pequeno retorno elástico.
• Cisalhamento Voador de Alta Velocidade / Corte Hidráulico Sistema de cisalhamento voador de alta velocidade com precisão de corte de ±0,5 a 1,0 mm, suportando produção contínua sem interrupção.
• Descarga de Produto Acabado Mesa de transporte e empilhamento automático para terças em C conformadas, suportando troca com um clique de comprimento e especificações.

  Personalizado	Personalizado	Origem	China
  Espessura da tira de laminação	1,5-3,0 mm	Largura da tira de laminação	100-400 mm
  Diâmetro externo da bobina de aço laminada	1300 mm a 1800 mm	Peso máximo da bobina de aço laminada	6 toneladas
  Comprimento máximo do produto acabado usinável	1m-12m	Erro de retilinidade da peça laminada	≤±1 mm/6000 mm
